ทั่วไป

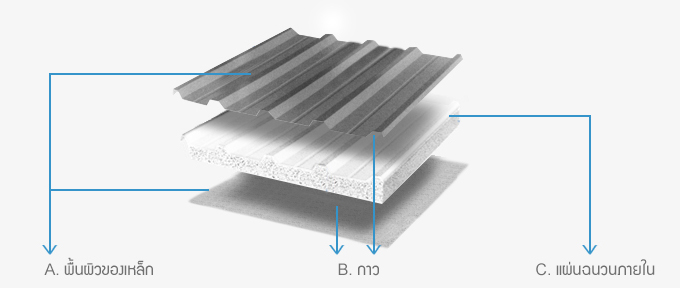

A. พื้นผิวของเหล็ก : คุณภาพของโลหะพื้นฐาน/ความหนา/การเคลือบจะ เป็นตัวกำหนดอายุการใช้งานและความแข็งแรงทาง ด้านเทคนิคการสะท้อนกลับของความร้อน รูปแบบ และสีที่จะกำหนดคุณลักษณะของตัวอาคาร

B. กาว : กาวที่ใช้เป็นตัวประสานระหว่างแผ่นเหล็กและแผ่น ฉนวนโฟมมีการตรวจสอบความแข็งแรงของแผ่น และอายุการใช้งาน

C. แผ่นฉนวนภายใน : ชนิดวัตถุดิบของแผ่นโฟมมีความหนา แน่นและความหนา ของแผ่นที่ดี มีการตรวจสอบประสิทธิภาพการป้องกัน และการสะท้อนความร้อนของแผ่นโฟม

รายละเอียด

ฉนวนไส้กลาง

ประเภทของฉนวน	โพลีสไตรีนโฟม ผสมสารไม่ลามไฟ ปราศจากสาร CFC และโลหะหนัก
ความหนาแน่น	20, 25, 30กก./ตร.ม.
ค่าสัมประสิทธิ์การนำความร้อน (K)	0.031 W/m K (ASTM C177)
การลามไฟ	Class B2 (DIN4120-1) Extinguish in 1 second (JIS A 9511)

วัสดุปิดผิวหน้า

แผ่นฉนวน	ประเภทเหล็ก	ชั้นเคลือบกันสนิม	ประเภท สีเคลือบผิว	ความหนาของเหล็ก ก่อนเคลือบ	สี	มาตรฐานรับรอง
ผิวด้านบน	เหล็กชุบสังกะสี	Z275	โพลีเอสเตอร์	0.40	ขาว	AS G300, JIS G3312
ผิวด้านบน	เหล็กซิงคาลูม	AZ150	โพลีเอสเตอร์	0.40	ขาว	AS G300, JIS G3312
ผิวด้านล่าง	เหล็กชุบสังกะสี	Z180	โพลีเอสเตอร์	0.40	ขาว	AS G300, JIS G3312

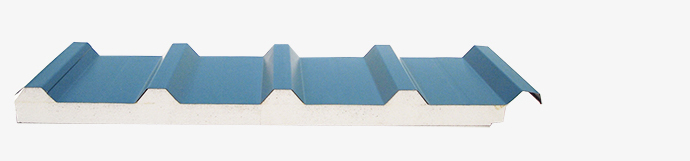

ลักษณะผิวหน้า

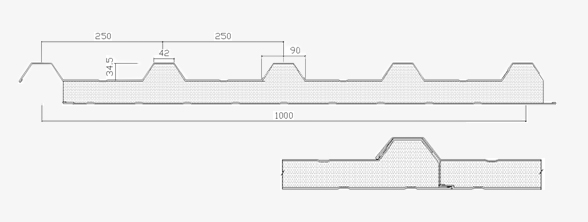

ขนาดและระบบการประสานรอยต่อ

ความหนา(มม.)	ความยาว (มม.)	ความกว้าง (มม.)
50-200 ในผลคูณของ 25 มม.	2,500-18,000 สำหรับยอดสั่งซื้อ	1000

คุณสมบัติของแผ่นฉนวน

ความหนา (mm.)	ค่าการต้านทานความร้อน (m² K/W)	ค่าการถ่ายเทความร้อน (W/m² K)	น้ำหนัก (kg/m²)	อุณหภูมิการใช้งาน (c°)
50	1.61	0.62	10.90	-
75	2.42	0.41	11.40	-
100	3.23	0.31	11.90	เย็น 4 to 10
125	4.03	0.25	12.40	เย็น 4 to 10
150	4.84	0.21	12.90	หนาวเย็น -4 to -23
200	6.45	0.16	13.90	เยือกแข็ง -23 to -29

หมายเหตุ :
1. น้ำหนักของอีพีเอสขึ้นอยู่กับความหนาของเหล็กที่ใช้เป็นวัสดุปิดผิวหน้าขนาด 0.55 มม. (Union Steel) และมีความหนาแน่น 20 กก./ลบ.ม.
2. คู่มือแนะนำฉนวนกันความร้อนของ ASHRAE โดยคู่มือการทำความเย็นจะจำกัดโดยความยาวของแผ่นฉนวน โดยความยาวสูงสุดของแผ่นฉนวนจำเป็นต้อง พิจารณาจากระยะและผลการตกกระทบของความร้อน สำหรับรายละเอียดอื่นๆ กรุณาติดต่อทางบริษัทฯ

การใช้ประโยชน์ต่างๆ

โรงงาน

โกดัง

โกดังควบคุมอุณหภูมิ

อาคารสำนักงาน

ที่อยู่อาศัย

อาคารอำนวยความสะดวกเคลื่อนที่
