แผ่นฉนวนสำเร็จรูป Insulation panel | iso wall

ทั่วไป
รายละเอียด
การใช้ประโยชน์
Download Specification

ทั่วไป

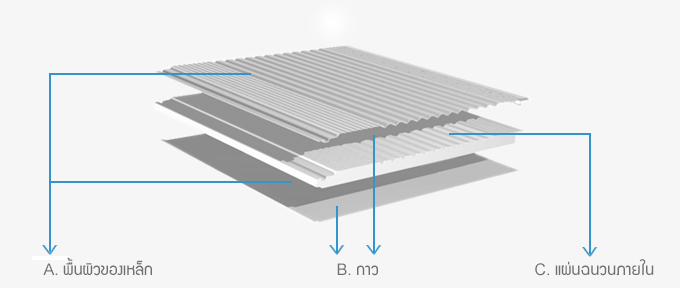

A. พื้นผิวของเหล็ก : แผ่นฉนวนมีผิวหน้าที่เป็นโลหะสองด้านโดยคุณภาพของโลหะพื้นฐาน/ความหนา/การเคลือบจะ เป็นตัวกำหนดอายุการใช้งานและความแข็งแรงทาง ด้านเทคนิคการสะท้อนกลับของความร้อน รูปแบบ และสีที่จะกำหนดคุณลักษณะของตัวอาคาร

B. กาว : กาวที่ใช้เป็นตัวประสานระหว่างแผ่นเหล็กและแผ่น ฉนวนโฟมมีการตรวจสอบความแข็งแรงของแผ่น และอายุการใช้งาน

C. แผ่นฉนวนภายใน : ชนิดวัตถุดิบของแผ่นโฟมมีความหนา แน่นและความหนา ของแผ่นที่ดี มีการตรวจสอบประสิทธิภาพการป้องกัน และการสะท้อนความร้อนของแผ่นโฟม

รายละเอียด

ฉนวนไส้กลาง

ประเภทของฉนวน	โพลีสไตรีนโฟม ผสมสารไม่ลามไฟ ปราศจากสาร CFC และโลหะหนัก
ความหนาแน่น	16 กก./ตรม. 20 กก./ตรม. 25 กก./ตรม. 30 กก./ตรม.
ค่าสัมประสิทธิ์การนำความร้อน (K)	0.031 W/m K (ASTM C177)
การลามไฟ	Class B2 (DIN4120-1) Extinguish in 1 second (JIS A 9511)

วัสดุปิดผิวหน้า

ประเภทเหล็ก	ชั้นเคลือบกันสนิม	ความหนาของเหล็กก่อนเคลือบ (มม.)	มาตรฐานรับรอง
แผ่นเหล็กกล้าชุบสังกะสี	Z120	0.40, 0.50, 0.55	JIS G3312, KS G3312, ASTM A755

* สามารถเลือกได้หากมีปริมาณการสั่งซื้อเพียงพอ

สีที่ใช้เคลือบ

ประเภทของสีมาตรฐาน	ความหนาที่เคลือบ(ไมครอน)	สีมาตรฐาน
เรกกูลาร์ โมดิฟาย โพลีเอสเตอร์	5+20 µ	ขาว

* ชั้นเคลือบอื่นๆ นอกเหนือนี้ สามารถเลือกได้หากมีปริมาณการสั่งซื้อเพียงพอ

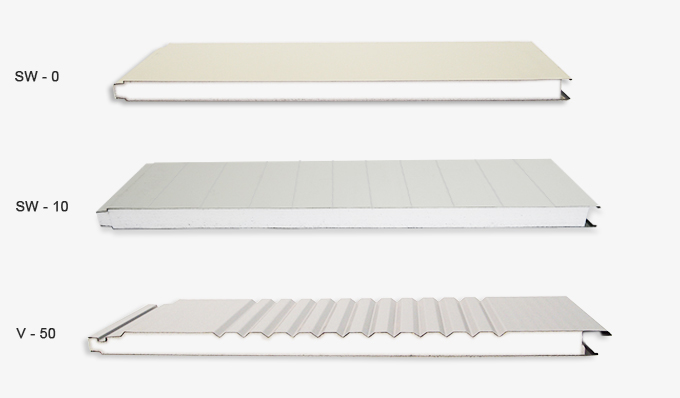

ลักษณะผิวหน้า

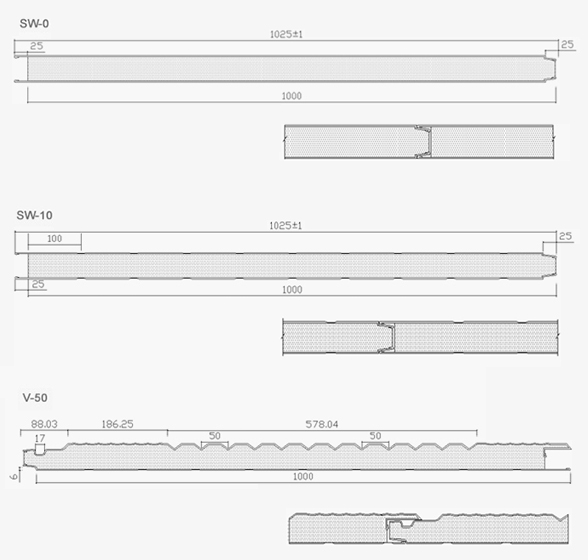

ขนาด และระบบการประสานรอยต่อ

ความหนา (มม.)	ความยาว (มม.)	ความกว้าง (มม.)
50-300 ในผลคูณของ 25 มม.	2,500-18,000 สำหรับยอดสั่งซื้อ	1000

ข้อมูลฉนวนกันความร้อน

ความหนา (mm.)	ค่าการต้านทานความร้อน(m² K/W)	ค่าการถ่ายเทความร้อน(W/m² K)	น้ำหนัก (kg/m²) SW-0/SW-10	น้ำหนัก (kg/m²) V-50	อุณหภูมิการใช้งาน (c°)
50	1.61	0.62	10.00	10.80	-
75	2.42	0.41	10.50	11.30	-
100	3.23	0.31	11.00	11.80	เย็น 4 to 10
125	4.03	0.25	11.50	12.30	เย็น 4 to 10
150	4.84	0.21	12.00	12.80	หนาวเย็น -4 to -23
200	6.45	0.16	13.00	13.80	เยือกแข็ง -23 to -29

หมายเหตุ :
1. น้ำหนักของอีพีเอสขึ้นอยู่กับความหนาของเหล็กที่ใช้เป็นวัสดุปิดผิวหน้า ขนาด 0.55 มม. (Union Steel) และมีความหนาแน่น 20 กก./ลบ.ม.
2. คู่มือแนะนำฉนวนกันความร้อนของ ASHRAE โดยคู่มือการทำความเย็นจะจำกัดโดยความยาวของแผ่นฉนวน โดยความยาวสูงสุดของแผ่นฉนวนจำเป็นต้อง พิจารณาจากระยะและผลการตกกระทบของความร้อน สำหรับรายละเอียดอื่นๆ กรุณาติดต่อทางบริษัทฯ

การใช้ประโยชน์

โรงงาน

โกดัง

โกดังควบคุมอุณหภูมิ

อาคารสำนักงาน

ที่อยู่อาศัย

อาคารอำนวยความสะดวกเคลื่อนที่
